5G和Wi-Fi6 CPE开发与展望
CPE，，，，，，，英文全称为Customer Premise Equipment，，，，，，，业内称之为“客户终端装备”。。。。。。。。该类产品将LTE 4/5G信号转换成Wi-Fi信号。。。。。。。。至今为止，，，，，，，5G基站安排多达96.1万个，，，，，，，上中下游工业响应结构的AIOT生态链市。。。。。。。。，，，，正在加速物联网时代的历程。。。。。。。。现在Wi-Fi6Ax已步入手艺成熟阶段，，，，，，，Wi-Fi 7（Be）也在紧跟厥后。。。。。。。。多家相关的IC厂商都在紧随着研究妄想Wi-Fi 7产品计划，，，，，，，这也使得相关通讯领域步入更高台阶。。。。。。。。
本文将重点叙述这类产品开发中所需要关注的选型和RF调试。。。。。。。。
一、5G？？ ？ ？？？檠⌒推拦
01
设计前与主控适配：
现今授权？？ ？ ？？？橛幸圃丁⑿就ㄑ丁⒏咝滦恕⒘小⒚栏瘛⒅略兜。。。。。。。。
1. ？？ ？ ？？？檠⌒陀Φ庇胫骺仄教ㄉ杓凭傩衅ヅ。。。。。。。。差别？？ ？ ？？？橛胫骺亍敖涌凇鄙杓撇糠钟芯植坎畋穑，，，，应追溯？？ ？ ？？？樵峁┰瓷杓莆募，，，，，，，阻止后期的识别问题。。。。。。。。
2.其中？？ ？ ？？？橐灿邢盗星郑，，，，设计应当与FW坚持版本适配。。。。。。。。
3.与Wi-Fi射频电路只管避开，，，，，，，须坚持可靠的间距，，，，，，，设计细节上需要亲近关注。。。。。。。。
02
5G和Wi-Fi信号共存问题：
就数据和传输速率而言，，，，，，，5G有望将其提升至亘古未有的水平，，，，，，，因此相关于以往任何蜂窝网络标准，，，，，，，人们对5G的安排具有更迫切的需求；；；；；可是，，，，，，，人们很洪流平忽视了与Wi-Fi潜在的共存问题，，，，，，，由于蜂窝频谱与2.4GHz和5GHz的Wi-Fi信道具有相邻性，，，，，，，好比，，，，，，，B40/B7/B41与2.4GHz，，，，，，，N79与5GHz之间就是现实例子。。。。。。。。
这种滋扰，，，，，，，若是没有接纳合理的滤波，，，，，，，将导致较高的发射 (Tx) 走漏和临道走漏比 (ACLR) ，，，，，，，进而影响速率。。。。。。。。别的，，，，，，，高功率还可能会走漏到吸收 (Rx) 链路，，，，，，，从而损坏吸收链路器件。。。。。。。。RF链路对滤波器的选型要求相对较量要害。。。。。。。。随着近年来的市场产品普遍应用，，，，，，，国产滤波器也有了质的突破，，，，，，，一些品牌已值得选型与评估。。。。。。。。
二、Wi-Fi的基础射频调试
以CPE产品开发为例，，，，，，，其中重点部分就是射频（RF）。。。。。。。。从硬件的角度看，，，，，，，TX &RX数据量化后应知足协议标准。。。。。。。。其射频调试的规模，，，，，，，应从基带到天线端做整体优化。。。。。。。。链路顺序为巴伦、π衰网络、功放/低噪放、π匹配、耦合器、滤波器、π匹配、收发器、π匹配、天线端的IPX馈点。。。。。。。。
射频手艺所涵盖规模较广，，，，，，，主要包括有源和无源两个方面。。。。。。。。其中有源偏向又包括小信号和大信号部分；；；；；无源方面包括微带类和腔体类两个方面,无源方面凭证功效又可分为功分器，，，，，，，耦合器，，，，，，，滤波器，，，，，，，双工器和天线等。。。。。。。。有源小信号方面主要是指振荡器、混频器、锁相环、输出功率小于30dBm的PA、吸收链路的LNA等。。。。。。。。
01
主要的基础射频参数：
1.发射功率和EVM；；；；；
2.最小吸收迅速度和最大吸收电平；；；；；
3.知足吞吐率时的功率和EVM指标是否切合预期等；；；；；
4.最大吞吐量测试；；；；；
5.要害认证测试，，，，，，，FCC/MKK/ETSI/CE/SRRC等；；；；；
02
射频测试及剖析历程：
1.Wi-Fi产品开发，，，，，，，应具备的板级性能联调的综合应用能力，，，，，，，详细调试及问题追溯可参阅调试框架图。。。。。。。。

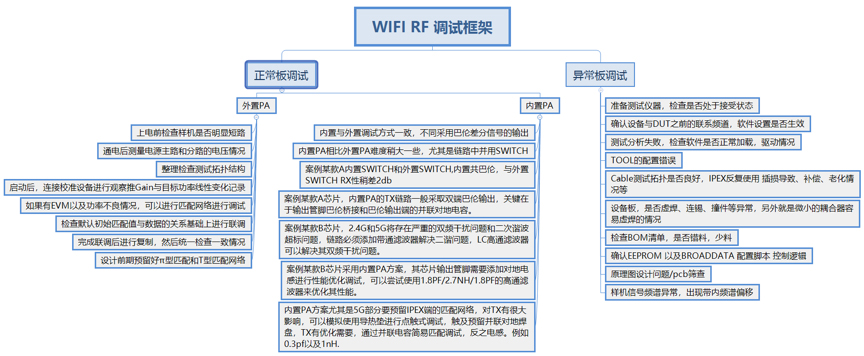

图1：WIFI RF测试框架
2.整机性能验证/竞品PK，，，，，，，产品开发中问题点，，，，，，，都可依据图1所示测试框架中的参考举行检查。。。。。。。。

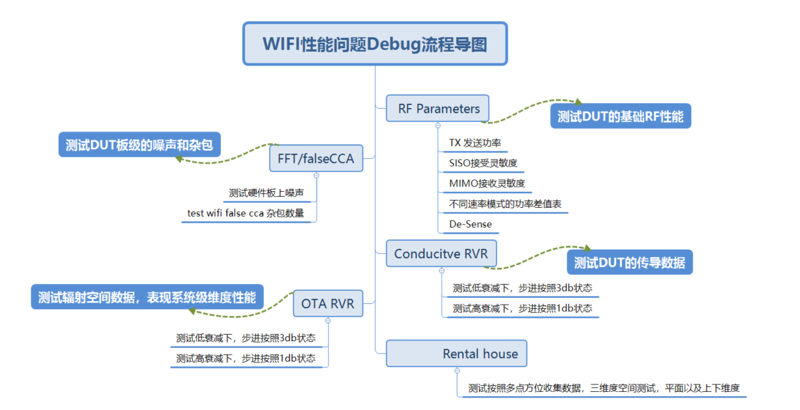

图2：WIFI性能问题Debug流程导图
三、WI-FI6远景与展望
随着IEEE 802.11标准协议无线局域网迭代更新，，，，，，，并且被市场大规模推广商用，，，，，，，目今已经生长到Wi-Fi 6代，，，，，，，正在迈向Wi-Fi 7BE的妄想和安排。。。。。。。。扫除供应链影响，，，，，，，凭证现在视察到的下游态势来看，，，，，，，接来下WI-FI6将继续坚持“井喷式”增添。。。。。。。。中国正加速步入以5G和千兆宽带为代表的超高速率时代。。。。。。。。种种宽带应用、差别的消耗者需求、以及虚拟领域向实体拓展，，，，，，，将开启万物互联新时代。。。。。。。。据不完全统计，，，，，，，现在为止海内光缆铺设长度已经凌驾了5169万千米，，，，，，，并且Wi-Fi 6的安排成内情对5G基站低许多。。。。。。。。在云云重大需求刺激下，，，，，，，降生了诸多类型的应用场景：如智慧教学视频点播、无线办公、家庭终端视频营业，，，，，，，以及低延时生产、装备控制、低功耗M2M局域应用、智能家居、清静监控等”。。。。。。。。未来 1-2 年，，，，，，，在运营商和制造商配合推动下，，，，，，，Wi-Fi 6 有望进一步加速普及，，，，，，，将成为一户多装备的标准家庭网关设置。。。。。。。。
